Xe nạp liệu thông minh chất lượng cao cho khai thác mỏ vàng, mỏ sắt, mỏ than lộ thiên quy mô lớn 25 tấn Mông Cổ, Guinea, Kazakhstan, Uzbekistan, Indonesia, CHDC Congo, Ả Rập Xê Út, Úc

Giới thiệu dự án



2. Tính năng sản phẩm cơ bản



Xe là loại xe tự hành, chủ yếu bao gồm hệ thống khung gầm, hệ thống thủy lực, hệ thống khí nén, hệ thống điều khiển điện, hệ thống phễu, lưới sàng phễu, hệ thống băng tải (băng tải ngang, băng tải dọc, băng tải xả có thể xoay và nghiêng), cùng với thùng chứa chân không mạnh mẽ và hệ thống đường ống. Cấu trúc thượng tầng mạnh mẽ mang lại cho xe các tính năng sau:

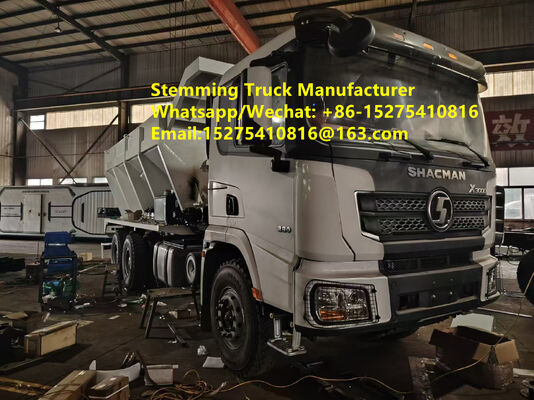

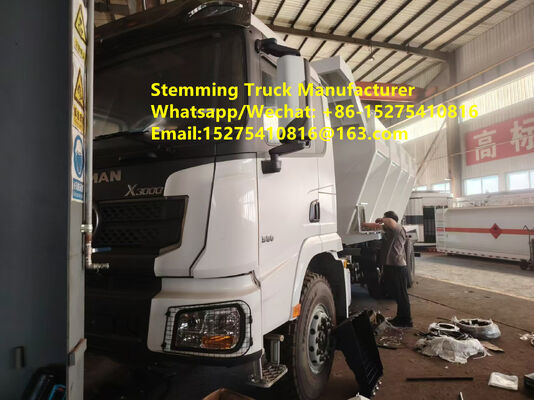

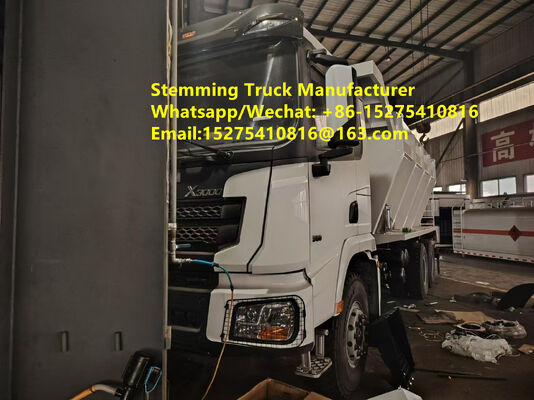

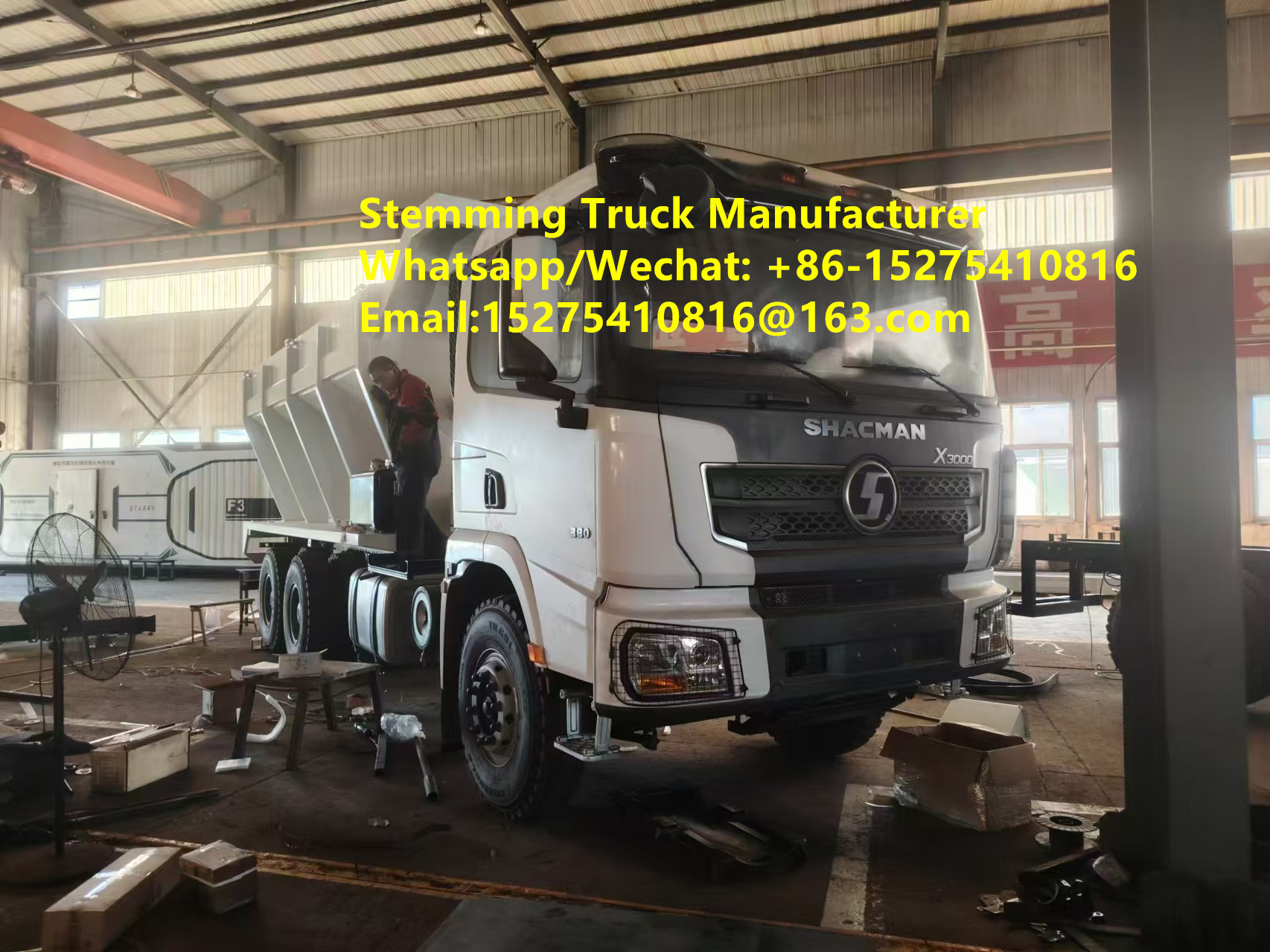

2.1 Khung gầm là sản phẩm của thương hiệu nổi tiếng Shaanxi Automobile Group SX5329TXJMU464, được trang bị động cơ Weichai WP10H400E62 tiêu chuẩn khí thải Quốc gia VI B, công suất 400 mã lực; xe có thể đăng ký và được miễn thuế nhập khẩu; đây là khung gầm chuyên dụng cho khai thác mỏ, có bổ sung cấu hình vận hành vùng lạnh và ắc quy bảo dưỡng miễn phí ở nhiệt độ thấp, cùng các tính năng đặc biệt khác.



2.2 Phần trên của phễu xe đóng gói được trang bị lưới sàng hạng nặng có kích thước lỗ 3.0cm x 3.0cm lắp đối xứng theo hình chữ V. Các lưới sàng này có thể vận hành bằng thủy lực và mở 90 độ với lưới thép để sàng lọc vật liệu đóng gói đã nạp, đảm bảo kích thước hạt đóng gói đầu ra nhỏ hơn 3cm. Góc của thiết bị sàng được điều chỉnh thông qua hệ thống thủy lực; các hạt quá lớn sẽ bị các xi lanh thủy lực của lưới sàng lật ra và rơi xuống đất, lọc bỏ các hạt lớn và làm sạch chúng tự động, đảm bảo hiệu quả sàng lọc.

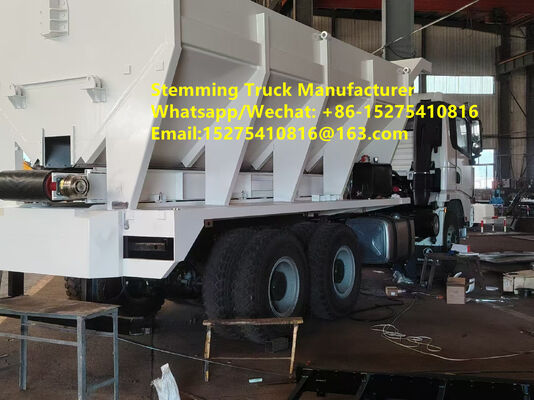

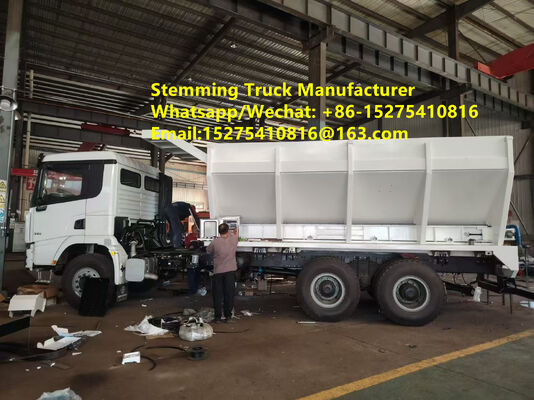

2.3 Thân phễu sử dụng khung đỡ hình tam giác đối xứng hàn liền khối bằng thép carbon chất lượng cao, cường độ cao và thiết kế cấu trúc phễu hình chữ V. Bên trong phễu được hàn các gân gia cường ngang và các thanh giảm áp dọc. Cấu trúc tổng thể đảm bảo độ chắc chắn và độ tin cậy của thân phễu, ngăn ngừa biến dạng do nén vật liệu. Cấu trúc này đã được khách hàng khai thác mỏ lộ thiên trong và ngoài nước thử nghiệm; cấu trúc tổng thể của thân phễu rất chắc chắn và không có biến dạng cấu trúc nào xảy ra trong ba năm qua.



Cấu trúc phễu hình chữ V tạo điều kiện thuận lợi cho việc dỡ vật liệu, với thể tích hiệu dụng 15m³. Thanh giảm áp có thể điều chỉnh độ cao để phù hợp với các kích thước hạt đá nghiền khác nhau. Khung bảo vệ bằng thép cho cabin được đặt ở phía trước phễu để ngăn đá rơi lên nóc cabin. Thiết bị sàng bằng thép có thể mở bằng thủy lực (lưới sàng 90 độ) được lắp đặt ở đỉnh phễu để ngăn đá lớn bị kẹt. Các bộ rung được bố trí đối xứng ở hai bên trái và phải của thành phễu để ngăn vật liệu tích tụ và tắc nghẽn.



2.4 Hệ thống có chức năng xả băng tải trái phía trước/trái/phải phía sau có thể chuyển đổi. Các băng tải sử dụng hộp số hành tinh tuyến tính để dẫn động động cơ thủy lực mô-men xoắn cao để vận chuyển đá hiệu quả. Ly hợp ma sát khí nén đảm bảo rằng các chức năng xả phía trước và phía sau không ảnh hưởng lẫn nhau, cho phép chuyển đổi tự động thông qua việc đóng ly hợp. Xe có hai chế độ xả: băng tải kéo dài phía trước để xả sang bên và băng tải xoay và nghiêng ở cuối phía sau để xả. Băng tải treo hợp kim nhôm phía sau nhẹ và bền, có khả năng xoay 195° sang trái và phải, và kéo dài 500mm. Chức năng kéo dài cho phép điều chỉnh phạm vi nhỏ của điểm xả, với bán kính lấp đầy từ 4,5 đến 5 mét. Băng tải kéo dài tạo điều kiện thuận lợi cho việc đặt và xả lỗ đóng gói.



Hệ thống sử dụng cấu trúc băng tải hai bên dạng kéo dài xoay phía trước-bên và phía sau, cả hai đều cho phép xả phía trước-bên. Băng tải thủy lực kéo dài phía trước bên trái tạo điều kiện xả phía trước bên trái; băng tải phía sau, có khả năng xoay 195° sang trái và phải, xoay sang trái và phải, kéo dài và nghiêng, tạo điều kiện xả hai bên trái và phải từ phía sau xe. Nhiều phương pháp xả mang lại lựa chọn linh hoạt, tạo điều kiện thuận lợi cho hoạt động trong các khu vực được kiểm soát. Vận hành trực quan và điều khiển từ xa không dây cho phép đặt và căn chỉnh lỗ nhanh chóng và dễ dàng trong quá trình xả hai bên. Xe đóng gói có công suất xả tối đa 1500 kg/phút, hiệu quả gấp 10 lần so với lao động thủ công và gấp 3 đến 5 lần so với đóng gói cơ khí thông thường.



2.5 Thanh giảm áp hình chữ V ngược phía trên băng tải ở đáy phễu hình chữ V có hiệu quả ngăn ngừa mài mòn do ma sát băng tải quá mức do nén vật liệu kéo dài. Đồng thời, sử dụng băng tải cao su chịu mài mòn, gia cố ba lớp, dày 10mm, được thiết kế đặc biệt cho ngành khai thác mỏ, đảm bảo độ bền và khả năng chống mài mòn, giảm hiệu quả mài mòn băng tải và kéo dài tuổi thọ.



2.6 Hệ thống điều khiển tự động được áp dụng, cho phép vận hành khởi động và dừng bằng một nút bấm ở chế độ tự động. Nó cũng có cả chế độ điều khiển thủ công và điều khiển từ xa không dây để thích ứng với các điều kiện làm việc khác nhau. Khởi động/dừng bằng một nút bấm cho phép xả vật liệu tự động và lấp đầy các lỗ băng tải. Kết hợp với hệ thống giám sát màn hình cảm ứng sáu kênh, người lái trong cabin có thể vận hành độc lập hoạt động lấp đầy. Xe được trang bị camera toàn cảnh sáu kênh siêu nét AHD và màn hình cảm ứng độ nét cao IPS trong cabin. Hệ thống giám sát trên xe bao phủ toàn bộ xe, bao gồm cả cổng xả, phễu, cổng nạp, phía trước, hai bên và phía sau.



2.7 Cả cổng xả bên và cổng xả bên xoay phía sau đều có cổng nhận hình nón, có thể đáp ứng hoạt động nạp cho các lỗ nổ có đường kính khác nhau trong các mỏ lộ thiên, và có thể đáp ứng hoạt động nạp cho các lỗ nổ có đường kính ≥115mm. Có các cổng xả kép ở phía trước bên trái và phía sau, cả hai đều có chức năng kéo dài bằng thủy lực và dễ dàng tìm lỗ, căn chỉnh và nạp, do đó cải thiện hiệu quả nạp; ví dụ, việc nạp một lỗ có đường kính 150mm, sâu 5m có thể hoàn thành chỉ trong 6-30 giây.



2.8 Xe được trang bị đèn làm việc tại điểm xả đá để thuận tiện cho việc thi công ban đêm.



2.9 Sản phẩm có quyền sở hữu trí tuệ độc lập: "Xe đóng gói lỗ nổ mỏ lộ thiên" (CN202422451093.1) đã được cấp bằng sáng chế kiểu dáng công nghiệp, và bằng sáng chế phát minh cùng tên (CN202411413094.5). Sản phẩm này đã được Bộ Công nghiệp và Công nghệ thông tin phê duyệt tiếp cận sản phẩm và là sản phẩm kiểm tra bắt buộc 3C, có thể đăng ký trên toàn quốc và được miễn thuế nhập khẩu xe.



★2.10 Để phù hợp hơn với yêu cầu của hoạt động đóng gói lỗ nổ mỏ lộ thiên trong và ngoài nước, hệ thống tích hợp nhiều công nghệ tiên tiến để đạt được hoạt động đóng gói hiệu quả và an toàn. Sản phẩm có tiềm năng nâng cấp đáng kể, đặc biệt là trong việc phù hợp với các nguyên tắc nổ thông minh và khai thác mỏ thông minh. Xe đóng gói lỗ nổ thông minh cho mỏ lộ thiên tích hợp một số công nghệ tiên tiến để đạt được hoạt động nổ hiệu quả và an toàn. Các công nghệ chính này bao gồm:



1) Công nghệ định vị khu vực đóng gói: Sử dụng GPS có độ chính xác cao và các công nghệ định vị khác, xe đóng gói thông minh có thể xác định và định vị chính xác từng khu vực lỗ nổ cần đóng gói.



2) Công nghệ tìm lỗ tự động và vận chuyển đường dài: Thông qua công nghệ nhận dạng hình ảnh khu vực lỗ nổ và công nghệ định vị radar, xe đóng gói thông minh có thể tự động tìm lỗ và vận chuyển hiệu quả vật liệu đóng gói đến vị trí lỗ nổ trên quãng đường dài.



3) Công nghệ đóng gói thông minh: Xe đóng gói thông minh có khả năng kiểm soát chính xác vật liệu đóng gói, tự động kiểm soát thời gian đóng gói dựa trên độ sâu lỗ, đường kính lỗ và các đặc tính vật lý của vật liệu đóng gói.



4) Công nghệ quản lý từ xa: Xe đóng gói thông minh thường được sử dụng kết hợp với xe trộn thông minh và hệ thống kích nổ không dây thông minh để tạo thành một hệ thống nổ thông minh hoàn chỉnh. Điều này cho phép quản lý từ xa xe đóng gói thông minh, cho phép kiểm soát tại chỗ qua web hoặc APP, và tạo báo cáo sản xuất.



Cuối cùng, thông qua hệ thống điều khiển tự động, xe đóng gói thông minh đạt được hoạt động đóng gói bằng một nút bấm, cho phép một người lái hoàn thành toàn bộ quy trình, cho phép giám sát từ xa, cải thiện hiệu quả hoạt động và kiểm soát chi phí.



★2.11 Hệ thống thoát nước thải mạnh mẽ

Bao gồm bơm chân không nhập khẩu châu Âu lưu lượng cao, chân không cao, thùng chứa nước thải 5 mét khối, van xả thùng, van nâng, thiết bị khóa nắp sau, đường ống nước thải, đường ống chân không, phụ kiện ống Venturi nước thải và thiết bị cuộn ống tự động dẫn động bằng thủy lực cho đường ống nước thải dài 20 mét trên đỉnh thùng. Được trang bị bơm chân không cao, dung tích lớn nhập khẩu và hệ thống đường ống được xử lý đặc biệt, nó có thể thoát nước tích tụ từ các lỗ khoan có đường kính 120-140mm, cột nước nâng 6-7m và độ sâu thẳng đứng 20m.



4. Thông số kỹ thuật sản phẩm



Số TT | Thành phần | Thông số



1. Kích thước tổng thể: Dài x Rộng x Cao 11850mm x 2550mm x 3530mm (ước tính)



2. Khung gầm | Thương hiệu khung gầm: Shaanxi Heavy Truck



Mẫu khung gầm: GLOBAL5329TXJMU464



Loại dẫn động: 8x4



Chiều dài cơ sở: 4575+1400



Mẫu động cơ: WP10.H400E62



Công suất: 400 mã lực



Tổng trọng lượng: 32000 kg



Tiêu chuẩn khí thải: China VI



3. Đá | Kích thước hạt đá: Đá nghiền phân cấp ≤3cm



Sử dụng đá: Nạp lỗ nổ



4. Thùng đá | Thể tích thùng: 15m³



Hình dạng thùng: Hình chữ V



Phương pháp mở lưới sàng: Xi lanh thủy lực



Góc mở lưới sàng: 90°



Loại rung kép: Bộ rung tần số cao điện



Số lượng bộ rung: 2 phễu/1 trên mỗi thành bên trái và phải



Điều chỉnh tốc độ xả: Cửa nạp liệu trước và sau



Phương pháp xả: Xả riêng biệt từ cả phía trước và phía sau thùng



Phương pháp điều khiển cửa nạp liệu: Thanh đẩy điện (1 cho mỗi cửa nạp liệu trước và sau)



5. Băng tải dọc đáy thùng: Loại băng tải: Băng tải



Loại dẫn động: Giảm tốc thủy lực



Phương pháp xả: Xả từ phía trước hoặc phía sau thùng



Lựa chọn vị trí xả: Lựa chọn chuyển đổi ly hợp



Hiệu suất vận chuyển: 1500kg/phút



6. Băng tải ngang bên trái: Loại băng tải: Băng tải



Loại dẫn động: Giảm tốc thủy lực



Phương pháp kéo dài: Xi lanh thủy lực



Khoảng cách kéo dài: L=760mm



Hiệu suất vận chuyển: 1500kg/phút



7. Băng tải bên xoay trái phải khung hợp kim nhôm phía sau: Loại băng tải: Băng tải máng



Loại dẫn động: 1 giảm tốc thủy lực



Đường kính lỗ nạp: ≥115mm



Phương pháp xoay làm việc: 1 dẫn động xoay



Góc xoay làm việc: 195°



Phương pháp xoay 1 xi lanh xoay



Góc xoay: 90°



Bán kính xoay/nạp: 5m



Chế độ nghiêng: 1 xi lanh nghiêng



Chế độ kéo dài băng tải: 1 xi lanh kéo dài



Khoảng cách kéo dài: 500mm



Góc nghiêng: ≤10°



Phương pháp vận hành: Điện/điều khiển từ xa



8. Hệ thống thủy lực: Loại PTO: PTO bên hộp số



Áp suất làm việc hệ thống: 16MPa



Phương pháp điều khiển: Điều khiển điện



9. Hệ thống điện: Nguồn điện: Ắc quy khung gầm



Điện áp làm việc: DC24V



Phương pháp vận hành: Vận hành nút bảng điều khiển hoặc vận hành từ xa; có sẵn chế độ tự động/thủ công;



Chế độ tự động cho phép vận hành khởi động/dừng bằng một nút bấm, với cả chế độ thủ công và điều khiển từ xa không dây, có thể thích ứng với các điều kiện làm việc khác nhau;



10. Hệ thống giám sát: Khởi động/dừng bằng một nút bấm hoàn thành nạp liệu tự động và lấp đầy lỗ băng tải tự động;



Hệ thống giám sát trên xe bao phủ toàn bộ xe, bao gồm các cổng xả bên trái và phía sau, được trang bị camera toàn cảnh sáu kênh siêu nét AHD và màn hình cảm ứng độ nét cao IPS trong cabin lái



★11. Tính năng thông minh 1) **Công nghệ Định vị Khu vực Đóng gói:** Sử dụng GPS có độ chính xác cao và các công nghệ định vị khác, xe đóng gói thông minh có thể xác định và định vị chính xác từng khu vực lỗ nổ cần đóng gói.



2) **Công nghệ Tìm lỗ Tự động và Vận chuyển Đường dài:** Thông qua công nghệ nhận dạng hình ảnh khu vực lỗ nổ và công nghệ định vị radar, xe đóng gói thông minh có thể tự động tìm lỗ và vận chuyển hiệu quả vật liệu đóng gói đến vị trí lỗ nổ trên quãng đường dài.



3) **Công nghệ Đóng gói Lỗ nổ Thông minh:** Xe đóng gói thông minh có khả năng kiểm soát chính xác vật liệu đóng gói, tự động kiểm soát thời gian đóng gói dựa trên độ sâu lỗ, đường kính lỗ và các đặc tính vật lý của vật liệu đóng gói.



4) **Công nghệ Quản lý Từ xa:** Xe đóng gói thông minh thường được sử dụng kết hợp với xe trộn thông minh và hệ thống kích nổ không dây thông minh để tạo thành một hệ thống nổ thông minh hoàn chỉnh. Điều này cho phép quản lý từ xa xe đóng gói thông minh, cho phép giám sát và điều khiển qua web hoặc ứng dụng di động, và tạo báo cáo sản xuất.
