Xe nạp liệu thông minh bán chạy, dịch vụ nổ mìn xe chở vật liệu lớn mỏ lộ thiên, xe đa năng 20 tấn Mông Cổ, Guinea, Kazakhstan, Uzbekistan, Indonesia, DRC, Ả Rập Xê Út, Úc

Giới thiệu dự án



2. Tính năng sản phẩm cơ bản



Xe là loại xe tự hành, chủ yếu bao gồm hệ thống khung gầm, hệ thống thủy lực, hệ thống khí nén, hệ thống điều khiển điện, hệ thống phễu, lưới sàng phễu, hệ thống băng tải (băng tải ngang, băng tải dọc, băng tải xả có thể xoay và nghiêng), cùng hệ thống thùng hút và đường ống mạnh mẽ. Cấu trúc thượng tầng mạnh mẽ mang lại cho xe các tính năng sau:



2.1 Khung gầm là loại nổi tiếng của Tập đoàn Ô tô Thiểm Tây SX5329TXJMU464, được trang bị động cơ Weichai WP10H400E62 tiêu chuẩn khí thải Quốc gia VI B, công suất 400 mã lực; xe có thể đăng ký và được miễn thuế mua xe; đây là khung gầm chuyên dụng cho khai thác mỏ, có bổ sung cấu hình vận hành vùng lạnh và ắc quy bảo trì miễn phí nhiệt độ thấp, cùng các tính năng đặc biệt khác.



2.2 Phần trên của phễu xe đóng gói được trang bị lưới sàng hạng nặng có khẩu độ 3.0cm x 3.0cm lắp đối xứng theo hình chữ V. Các lưới sàng này có thể vận hành bằng thủy lực và mở 90 độ với lưới thép để sàng lọc vật liệu đóng gói đã nạp, đảm bảo kích thước hạt đóng gói đầu ra nhỏ hơn 3cm. Góc của thiết bị sàng được điều chỉnh thông qua hệ thống thủy lực; các hạt quá lớn sẽ bị các xi lanh thủy lực của lưới sàng lật ra và rơi xuống đất, lọc bỏ các hạt lớn và tự động làm sạch, đảm bảo hiệu quả sàng lọc.

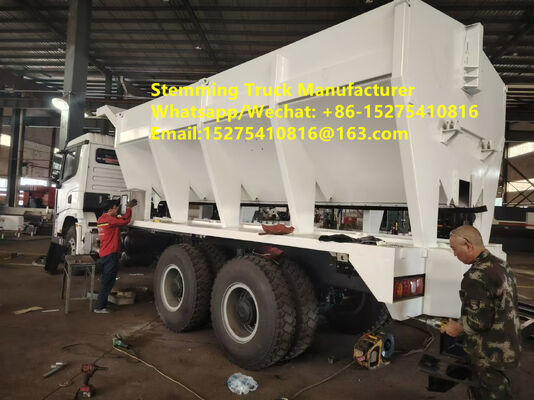

2.3 Thân phễu sử dụng khung đỡ hình tam giác đối xứng hàn liền khối bằng thép carbon chất lượng cao, cường độ cao và thiết kế cấu trúc phễu hình chữ V. Bên trong phễu được hàn các gân gia cố ngang và dầm giảm áp dọc. Cấu trúc tổng thể đảm bảo độ chắc chắn và độ tin cậy của thân phễu, ngăn ngừa biến dạng do nén vật liệu. Cấu trúc này đã được khách hàng khai thác mỏ lộ thiên trong và ngoài nước thử nghiệm; cấu trúc tổng thể của thân phễu chắc chắn và không có biến dạng cấu trúc nào xảy ra trong ba năm qua.



Cấu trúc phễu hình chữ V tạo điều kiện thuận lợi cho việc dỡ vật liệu, với thể tích hiệu dụng 15m³. Dầm giảm áp có thể điều chỉnh độ cao để phù hợp với các kích thước hạt đá nghiền khác nhau. Khung bảo vệ bằng thép cho cabin nằm ở phía trước phễu để ngăn đá rơi lên nóc cabin. Thiết bị sàng bằng thép có thể mở bằng thủy lực (lưới sàng 90 độ) được lắp đặt ở đỉnh phễu để ngăn đá lớn bị kẹt. Các bộ rung được bố trí đối xứng ở hai bên trái và phải của thành phễu để ngăn vật liệu tích tụ và tắc nghẽn.



2.4 Hệ thống có chức năng xả băng tải trái trước/trái/phải sau có thể chuyển đổi. Các băng tải sử dụng hộp số hành tinh tuyến tính để dẫn động động cơ thủy lực mô-men xoắn cao để vận chuyển đá hiệu quả. Ly hợp ma sát khí nén đảm bảo chức năng xả trước và sau không ảnh hưởng lẫn nhau, cho phép chuyển đổi tự động thông qua việc đóng ly hợp. Xe có hai chế độ xả: băng tải mở rộng phía trước để xả bên và băng tải dạng ống lồng xoay phía sau để xả. Băng tải treo hợp kim nhôm phía sau nhẹ và bền, có thể xoay 195 độ sang trái và phải, và mở rộng 500mm. Chức năng dạng ống lồng cho phép điều chỉnh phạm vi nhỏ điểm xả, với bán kính lấp đầy từ 4,5 đến 5 mét. Băng tải dạng ống lồng tạo điều kiện thuận lợi cho việc định vị và xả lỗ đóng gói vật liệu.



Hệ thống sử dụng cấu trúc băng tải hai bên dạng ống lồng xoay phía trước bên và phía sau, cả hai đều cho phép xả phía trước bên. Băng tải dạng ống lồng thủy lực phía trước bên tạo điều kiện thuận lợi cho việc xả phía trước bên trái; băng tải phía sau, có thể xoay 195 độ sang trái và phải, xoay sang trái và phải, mở rộng và nghiêng, tạo điều kiện thuận lợi cho việc xả hai bên trái và phải từ phía sau xe. Nhiều phương pháp xả mang lại lựa chọn linh hoạt, tạo điều kiện thuận lợi cho hoạt động ở các khu vực được kiểm soát. Vận hành trực quan và điều khiển từ xa không dây cho phép định vị và căn chỉnh lỗ nhanh chóng và dễ dàng trong quá trình xả hai bên. Xe đóng gói có công suất xả tối đa 1500 kg/phút, hiệu quả gấp 10 lần lao động thủ công và gấp 3 đến 5 lần đóng gói cơ khí thông thường.



2.5 Dầm giảm áp hình chữ V ngược phía trên băng tải ở đáy phễu hình chữ V có hiệu quả ngăn ngừa mài mòn do ma sát băng tải quá mức do nén vật liệu kéo dài. Đồng thời, sử dụng băng tải cao su chịu mài mòn gia cố ba lớp dày 10mm, được thiết kế đặc biệt cho ngành khai thác mỏ, đảm bảo độ bền và khả năng chống mài mòn, giảm hiệu quả mài mòn băng tải và kéo dài tuổi thọ.



2.6 Hệ thống điều khiển tự động được áp dụng, cho phép vận hành một nút bật/tắt ở chế độ tự động. Nó cũng có cả chế độ điều khiển thủ công và điều khiển từ xa không dây để thích ứng với các điều kiện làm việc khác nhau. Chức năng bật/tắt một nút cho phép xả vật liệu tự động và lấp đầy lỗ băng tải. Kết hợp với hệ thống giám sát màn hình cảm ứng sáu kênh, người lái trong cabin có thể vận hành độc lập hoạt động lấp đầy. Xe được trang bị camera toàn cảnh sáu kênh AHD siêu nét và màn hình cảm ứng IPS độ nét cao trong cabin. Hệ thống giám sát trên xe bao phủ toàn bộ xe, bao gồm cổng xả, phễu, cổng nạp, phía trước, hai bên và phía sau.



2.7 Cả cổng xả bên và cổng xả bên xoay phía sau đều có cổng nhận hình nón, có thể đáp ứng hoạt động lấp đầy các lỗ nổ có đường kính khác nhau trong các mỏ lộ thiên, và có thể đáp ứng hoạt động lấp đầy các lỗ nổ ≥115mm. Có hai cổng xả ở phía trước bên trái và phía sau, cả hai đều có chức năng dạng ống lồng thủy lực và dễ dàng tìm lỗ, căn chỉnh và lấp đầy, do đó cải thiện hiệu quả lấp đầy; ví dụ, việc lấp đầy một lỗ có đường kính 150mm, sâu 5m có thể hoàn thành chỉ trong 6-30 giây.



2.8 Xe được trang bị đèn làm việc tại điểm xả đá để thuận tiện cho việc thi công ban đêm.



2.9 Sản phẩm có quyền sở hữu trí tuệ độc lập: "Xe đóng gói lỗ nổ mỏ lộ thiên" (CN202422451093.1) đã được cấp bằng sáng chế kiểu dáng công nghiệp, và bằng sáng chế phát minh cùng tên (CN202411413094.5). Sản phẩm này đã được Bộ Công nghiệp và Công nghệ Thông tin phê duyệt tiếp cận sản phẩm và là sản phẩm kiểm tra bắt buộc 3C, có thể đăng ký trên toàn quốc và được miễn thuế mua xe.



★2.10 Để đáp ứng tốt hơn các yêu cầu của hoạt động đóng gói lỗ nổ mỏ lộ thiên trong và ngoài nước, hệ thống tích hợp nhiều công nghệ tiên tiến để đạt được hoạt động đóng gói hiệu quả và an toàn. Sản phẩm có tiềm năng nâng cấp đáng kể, đặc biệt là trong việc phù hợp với các nguyên tắc nổ thông minh và khai thác mỏ thông minh. Xe đóng gói lỗ nổ thông minh cho mỏ lộ thiên tích hợp nhiều công nghệ tiên tiến để đạt được hoạt động nổ hiệu quả và an toàn. Các công nghệ chính này bao gồm:



1) Công nghệ định vị khu vực đóng gói: Sử dụng GPS có độ chính xác cao và các công nghệ định vị khác, xe đóng gói thông minh có thể xác định và định vị chính xác từng khu vực lỗ nổ cần đóng gói.



2) Công nghệ tìm lỗ tự động và vận chuyển đường dài: Thông qua công nghệ nhận dạng hình ảnh khu vực lỗ nổ và định vị radar, xe đóng gói thông minh có thể tự động tìm lỗ và vận chuyển hiệu quả vật liệu đóng gói đến vị trí lỗ nổ trên quãng đường dài.



3) Công nghệ đóng gói thông minh: Xe đóng gói thông minh có khả năng kiểm soát chính xác vật liệu đóng gói, tự động kiểm soát thời gian đóng gói dựa trên độ sâu lỗ, đường kính lỗ và đặc tính vật lý của vật liệu đóng gói.



4) Công nghệ quản lý từ xa: Xe đóng gói thông minh thường được sử dụng kết hợp với xe trộn thông minh và hệ thống kích nổ thông minh không dây để tạo thành một hệ thống nổ thông minh hoàn chỉnh. Điều này cho phép quản lý từ xa xe đóng gói thông minh, cho phép kiểm soát tại chỗ thông qua web hoặc APP, và tạo báo cáo sản xuất.



Cuối cùng, thông qua hệ thống điều khiển tự động, xe đóng gói thông minh đạt được hoạt động đóng gói một lần nhấn nút, cho phép một người lái hoàn thành toàn bộ quy trình, cho phép giám sát từ xa, cải thiện hiệu quả hoạt động và kiểm soát chi phí.



★2.11 Hệ thống thoát nước thải mạnh mẽ

Bao gồm bơm chân không nhập khẩu châu Âu lưu lượng lớn, chân không cao, thùng chứa nước thải 5 mét khối, van xả thùng, van nâng, thiết bị khóa nắp sau, đường ống nước thải, đường ống chân không, phụ kiện ống Venturi nước thải và thiết bị cuộn ống tự động dẫn động bằng thủy lực cho đường ống nước thải 20 mét trên đỉnh thùng. Được trang bị bơm chân không nhập khẩu, thể tích lớn và hệ thống đường ống được xử lý đặc biệt, nó có thể thoát nước tích tụ từ các lỗ khoan có đường kính 120-140mm, cột nước nâng 6-7m và độ sâu thẳng đứng 20m.



4. Thông số kỹ thuật sản phẩm



Số hiệu | Thành phần | Thông số



1. Kích thước tổng thể: Dài x Rộng x Cao 11850mm x 2550mm x 3530mm (ước tính)



2. Khung gầm | Thương hiệu khung gầm: Shaanxi Heavy Truck



Mẫu khung gầm: GLOBAL5329TXJMU464



Loại dẫn động: 8x4



Chiều dài cơ sở: 4575+1400



Mẫu động cơ: WP10.H400E62



Công suất: 400 mã lực



Tổng trọng lượng: 32000 kg



Tiêu chuẩn khí thải: China VI



3. Đá | Kích thước hạt đá: Đá dăm nghiền phân cấp ≤3cm



Sử dụng đá: Nạp lỗ nổ



4. Thùng đá | Thể tích thùng: 15m³



Hình dạng thùng: Hình chữ V



Phương pháp mở lưới sàng: Xi lanh thủy lực



Góc mở lưới sàng: 90°



Loại rung nhị phân: Bộ rung tần số cao điện



Số lượng bộ rung: 2 phễu/1 trên mỗi thành bên trái và phải



Điều chỉnh tốc độ xả: Cửa nạp liệu trước và sau



Phương pháp xả: Xả riêng biệt từ cả phía trước và phía sau thùng



Phương pháp điều khiển cửa nạp liệu: Thanh đẩy điện (1 cho mỗi cửa nạp liệu trước và sau)



5. Băng tải dọc đáy thùng: Loại băng tải: Băng tải dây đai



Loại dẫn động: Giảm tốc thủy lực



Phương pháp xả: Xả từ phía trước hoặc phía sau thùng



Lựa chọn vị trí xả: Lựa chọn chuyển đổi ly hợp



Hiệu suất vận chuyển: 1500kg/phút



6. Băng tải ngang bên trái: Loại băng tải: Băng tải dây đai



Loại dẫn động: Giảm tốc thủy lực



Phương pháp dạng ống lồng: Xi lanh thủy lực



Khoảng cách dạng ống lồng: L=760mm



Hiệu suất vận chuyển: 1500kg/phút



7. Băng tải dây đai xoay trái phải khung hợp kim nhôm phía sau: Loại băng tải: Băng tải máng



Loại dẫn động: 1 giảm tốc thủy lực



Đường kính lỗ lấp: ≥115mm



Phương pháp xoay làm việc: 1 dẫn động xoay



Góc xoay làm việc: 195°



Phương pháp xoay 1 xi lanh xoay



Góc xoay: 90°



Bán kính xoay/lấp: 5m



Chế độ nghiêng: 1 xi lanh nghiêng



Chế độ dạng ống lồng băng tải: 1 xi lanh dạng ống lồng



Khoảng cách dạng ống lồng: 500mm



Góc nghiêng: ≤10°



Phương pháp vận hành: Điện/điều khiển từ xa



8. Hệ thống thủy lực: Loại PTO: PTO bên hộp số



Áp suất làm việc hệ thống: 16MPa



Phương pháp điều khiển: Điều khiển điện



9. Hệ thống điện: Nguồn cấp: Ắc quy khung gầm



Điện áp làm việc: DC24V



Phương pháp vận hành: Vận hành nút bảng điều khiển hoặc vận hành điều khiển từ xa; có sẵn chế độ tự động/thủ công;



Chế độ tự động cho phép vận hành bật/tắt một nút, với cả chế độ thủ công và điều khiển từ xa không dây, thích ứng với các điều kiện làm việc khác nhau;



10. Hệ thống giám sát: Chức năng bật/tắt một nút hoàn thành nạp liệu tự động và lấp lỗ băng tải tự động;



Hệ thống giám sát trên xe bao phủ toàn bộ xe, bao gồm cổng xả trái và sau, được trang bị camera toàn cảnh AHD siêu nét sáu kênh và màn hình cảm ứng IPS độ nét cao trong cabin lái



★11. Tính năng thông minh 1) **Công nghệ định vị khu vực đóng gói:** Sử dụng GPS có độ chính xác cao và các công nghệ định vị khác, xe đóng gói thông minh có thể xác định và định vị chính xác từng khu vực lỗ nổ cần đóng gói.



2) **Công nghệ tìm lỗ tự động và vận chuyển đường dài:** Thông qua công nghệ nhận dạng hình ảnh khu vực lỗ nổ và định vị radar, xe đóng gói thông minh có thể tự động tìm lỗ và vận chuyển hiệu quả vật liệu đóng gói đến vị trí lỗ nổ trên quãng đường dài.



3) **Công nghệ đóng gói lỗ thông minh:** Xe đóng gói thông minh có khả năng kiểm soát chính xác vật liệu đóng gói, tự động kiểm soát thời gian đóng gói dựa trên độ sâu lỗ, đường kính lỗ và đặc tính vật lý của vật liệu đóng gói.



4) **Công nghệ quản lý từ xa:** Xe đóng gói thông minh thường được sử dụng kết hợp với xe trộn thông minh và hệ thống kích nổ thông minh không dây để tạo thành một hệ thống nổ thông minh hoàn chỉnh. Điều này cho phép quản lý từ xa xe đóng gói thông minh, cho phép giám sát và điều khiển qua web hoặc ứng dụng di động, và tạo báo cáo sản xuất.
