Hot Sell Tăng hiệu quả Đường tải Đá chứa xe GLOBAL-15 10/12/20 tấn Dịch vụ lỗ nổ đa chức năng Mông Cổ Guinea Kazakhstan Uzbekistan Indonesia Congo MMU

Giới thiệu dự án

2Các đặc điểm cơ bản của sản phẩm

Chiếc xe là một chiếc xe tự hành chủ yếu bao gồm hệ thống khung gầm, hệ thống thủy lực, hệ thống khí nén, hệ thống điều khiển điện, hệ thống hopper, màn hình hopper,hệ thống vận chuyển (conveyor ngang), máy vận chuyển dọc, máy vận chuyển xả xoay và xả), và một bể hút mạnh mẽ và hệ thống đường ống dẫn.

2.1 Chassis là một thương hiệu nổi tiếng của Shaanxi Automobile Group SX5329TXJMU464, được trang bị động cơ Weichai WP10H400E62 tiêu chuẩn khí thải quốc gia VI B với công suất 400 mã lực;xe có thể được đăng ký và miễn thuế mua; nó là một khung hình đặc biệt cho khai thác mỏ, với các cấu hình hoạt động vùng lạnh bổ sung và pin không bảo trì nhiệt độ thấp, trong số các tính năng đặc biệt khác.

2.2 Phần trên của khoang của xe tải đóng gói được trang bị các màn hình hạng nặng hình chữ V được lắp đặt đối xứng với khẩu độ 3,0cm × 3,0cm.Những màn hình này được vận hành thủy lực và mở 90 ° với lưới thép để màn hình vật liệu đóng gói tải, đảm bảo kích thước hạt đóng gói đầu ra nhỏ hơn 3cm. góc của thiết bị sàng lọc được điều chỉnh thông qua hệ thống thủy lực;Các hạt quá lớn được lật ra bởi các xi lanh thủy lực của màn hình và rơi xuống mặt đất, lọc các hạt lớn và tự động làm sạch chúng, đảm bảo hiệu quả sàng lọc.

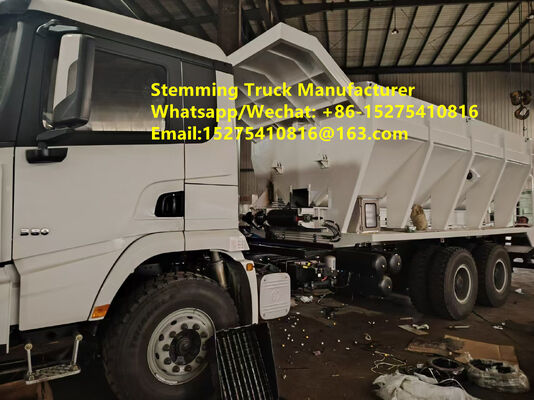

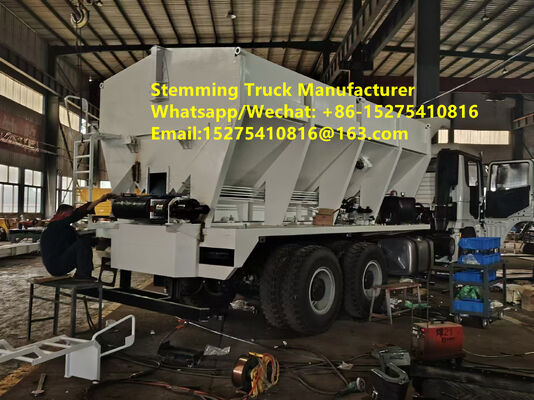

2.3 Cơ thể hopper sử dụng khung hỗ trợ tam giác đối xứng được hàn toàn bộ bằng thép carbon chất lượng cao và độ bền cao và thiết kế cấu trúc hopper hình V.Nội thất hopper được hàn với xương sườn tăng cường ngang và chùm giảm áp theo chiều dọcCấu trúc tổng thể đảm bảo độ bền và độ tin cậy của cơ thể hopper, ngăn ngừa biến dạng do nén vật liệu.Cấu trúc này đã được thử nghiệm bởi các khách hàng mỏ ngoài trời trong nước và quốc tếCấu trúc tổng thể của cơ thể hopper là mạnh mẽ, và không có biến dạng cấu trúc nào xảy ra trong ba năm qua.

Cấu trúc hopper hình V tạo điều kiện dễ dàng cho việc dỡ vật liệu, với khối lượng hiệu quả là 15m3.Đường giảm áp có thể điều chỉnh chiều cao để chứa các kích thước hạt khác nhau của đá nghiền nátMột khung bảo vệ thép cho cabin được đặt ở phía trước của hopper để ngăn chặn đá rơi vào mái cabin.Một thiết bị sàng lọc thép có thể mở bằng thủy lực (màn hình 90 độ) được lắp đặt ở phía trên của hopper để ngăn chặn đá lớn bị mắc kẹtCác bộ rung được sắp xếp đối xứng ở hai bên trái và phải của các bức tường hopper để ngăn chặn sự tích tụ và tắc nghẽn vật liệu.

2.4 Hệ thống có chức năng thả tải phía trước bên trái/bên trái/bên phải phía sau có thể chuyển đổi.Các máy vận chuyển sử dụng một hộp số hành tinh tuyến tính để điều khiển một động cơ thủy lực mô-men xoắn lớn cho vận chuyển đá hiệu quả. Một ly hợp mâu thuẫn khí nén đảm bảo rằng các chức năng thả trước và sau không can thiệp vào nhau, cho phép chuyển đổi tự động thông qua sự gắn kết ly hợp.Nó có hai chế độ xả: một máy vận chuyển mở rộng phía trước để xả bên và một máy vận chuyển thiên văn xoay phía sau để xả.có khả năng xoay 195° sang trái và phảiCác chức năng thiên văn cho phép điều chỉnh tầm nhỏ của điểm xả, với bán kính lấp từ 4,5 đến 5 mét.Máy vận chuyển kính thiên văn tạo điều kiện dễ dàng đặt lỗ và xả cho vật liệu đóng gói.

Hệ thống sử dụng một cấu trúc vận chuyển hai mặt phía trước và phía sau, cả hai đều cho phép xả phía trước.Các conveyor kính thiên văn thủy lực phía trước bên trái tạo điều kiện cho việc giải phóng phía trước bên trái; máy vận chuyển phía sau, có khả năng xoay 195 ° sang trái và phải, xoay sang trái và phải, mở rộng và nghiêng, tạo điều kiện cho việc xả bên trái và bên phải từ phía sau của xe.Nhiều phương pháp xả cung cấp sự lựa chọn linh hoạt, tạo điều kiện cho hoạt động trong các khu vực được kiểm soát.Xe tải đóng gói có công suất xả tối đa 1500 kg/phút, hiệu quả gấp 10 lần so với lao động thủ công và hiệu quả gấp 3 đến 5 lần so với đóng gói cơ khí thông thường.

2.5 Đường chùm giảm áp hình V đảo ngược trên dây đai ở dưới cùng của thùng đệm hình V ngăn ngừa hiệu quả sự hao mòn do ma sát quá mức của dây đai do nén vật liệu kéo dài.Đồng thời, một dây chuyền vận chuyển cao su chống mòn dày 10mm, được củng cố ba lớp, được thiết kế đặc biệt cho ngành công nghiệp khai thác mỏ, đảm bảo độ bền và chống mòn,giảm hiệu quả việc mòn dây đai và kéo dài tuổi thọ.

2.6 Một hệ thống điều khiển tự động được áp dụng, cho phép một nút khởi động và dừng hoạt động trong chế độ tự động.Nó cũng có cả hai chế độ điều khiển từ xa bằng tay và không dây để thích nghi với các điều kiện làm việc khác nhauMột nút khởi động / dừng cho phép tự động xả vật liệu và lấp đầy các lỗ máy vận chuyển. Kết hợp với một hệ thống giám sát màn hình cảm ứng sáu kênh,người lái xe trong buồng lái có thể tự điều hành hoạt động đổ đầyChiếc xe được trang bị một camera toàn cảnh sáu kênh AHD độ nét cực cao và màn hình cảm ứng IPS độ nét cao trong buồng lái.bao gồm cả cảng xả, hopper, cắm đầy, phía trước, bên, và phía sau.

2.7 cả cổng xả bên và cổng xả bên lưng có cổng tiếp nhận hình nón có thể đáp ứng các hoạt động lấp đầy các lỗ nổ có đường kính khác nhau trong các mỏ ngoài trời,và có thể chứa các hoạt động lấp đầy lỗ nổ ≥115mmCó cổng xả kép ở phía trước và phía sau bên trái, cả hai đều có chức năng kính thiên văn thủy lực và dễ dàng tìm lỗ, sắp xếp và điền, do đó cải thiện hiệu quả điền; ví dụ:làm đầy đường kính 150mm, lỗ sâu 5m có thể được hoàn thành chỉ trong 6-30 giây.

2.8 Chiếc xe được trang bị đèn làm việc tại điểm xả đá để xây dựng thuận tiện vào ban đêm.

2.9 Sản phẩm có các quyền sở hữu trí tuệ độc lập: "Chiếc xe lấp lỗ khai thác mỏ (CN202422451093.1) đã được cấp bằng sáng chế mô hình tiện ích,và bằng sáng chế phát minh cùng tên (CN202411413094).5). Sản phẩm này đã nhận được sự chấp thuận tiếp cận sản phẩm từ Bộ Công nghiệp và Công nghệ thông tin và là một sản phẩm kiểm tra bắt buộc 3C,có thể đăng ký trên toàn quốc và được miễn thuế mua xe.

★2.10 Để phù hợp hơn với các yêu cầu của các hoạt động lấp lỗ nổ mỏ ngoài trời cả trong nước và quốc tế,hệ thống tích hợp nhiều công nghệ tiên tiến để đạt được các hoạt động lấp đầy hiệu quả và an toànSản phẩm có tiềm năng nâng cấp đáng kể, đặc biệt là trong việc phù hợp với các nguyên tắc thổi thông minh và khai thác thông minh.Xe lấp lỗ nổ thông minh cho mỏ ngoài trời tích hợp một số công nghệ tiên tiến để đạt được các hoạt động nổ hiệu quả và an toànCác công nghệ chính này bao gồm:

1) Công nghệ định vị khu vực lấp đầy: Sử dụng GPS chính xác cao và các công nghệ định vị khác,xe lấp đầy thông minh có thể xác định và định vị chính xác từng khu vực lỗ nổ cần phải lấp đầy.

2) Công nghệ tìm lỗ tự động và vận chuyển đường dài: Thông qua công nghệ nhận dạng hình ảnh khu vực lỗ nổ và định vị radar,Xe lấp đầy thông minh có thể tự động tìm lỗ và vận chuyển vật liệu lấp đầy hiệu quả đến vị trí lỗ nổ qua khoảng cách dài.

3) Công nghệ điền thông minh: Xe điền thông minh có tính năng điều khiển chính xác vật liệu điền, tự động điều khiển thời gian điền dựa trên độ sâu lỗ, đường kính lỗ,và các tính chất vật lý của vật liệu điền.

4) Công nghệ quản lý từ xa:Xe tải đệm thông minh thường được sử dụng kết hợp với xe tải trộn thông minh và hệ thống kích nổ thông minh không dây để tạo thành một hệ thống nổ thông minh hoàn chỉnhĐiều này cho phép quản lý từ xa của xe tải đệm thông minh, cho phép kiểm soát tại chỗ thông qua web hoặc APP và tạo báo cáo sản xuất.

Cuối cùng, thông qua một hệ thống điều khiển tự động, xe tải đệm thông minh đạt được một hoạt động đệm nhấp chuột, cho phép một tài xế hoàn thành toàn bộ quá trình,cho phép theo dõi từ xa, cải thiện hiệu quả hoạt động và kiểm soát chi phí.

★2.11 Hệ thống thoát nước thải mạnh mẽ

Bao gồm một máy bơm chân không lưu lượng cao, chân không cao nhập khẩu từ châu Âu, một bể nước thải 5 mét khối, van thoát bể, van nâng, thiết bị khóa nắp sau, đường ống nước thải, đường ống chân không,ống thoát nước Venturi, và một thiết bị cuộn ống dẫn nước chạy bằng thủy lực tự động cho một đường ống nước thải 20 mét trên đầu bể.bơm chân không nhập khẩu khối lượng lớn và hệ thống đường ống được xử lý đặc biệt, nó có thể thoát nước tích lũy từ các lỗ khoan có đường kính 120-140mm, nâng nước 6-7m, và giảm dọc 20m.

4Các thông số kỹ thuật sản phẩm

Điểm số. Thành phần.

1. Tổng chiều dài x chiều rộng x chiều cao 11850mm x 2550mm x 3530mm (được ước tính)

2Chassis. Chassis Brand: Shaanxi Heavy Truck

Mô hình khung gầm: GLOBAL5329TXJMU464

Loại ổ đĩa: 8×4

Khoảng cách bánh xe: 4575+1400

Mô hình động cơ: WP10.H400E62

Sức mạnh: 400 mã lực

Trọng lượng tổng: 32000 kg

Tiêu chuẩn phát thải: Trung Quốc VI

3Đá. Đá. Kích thước hạt: ≤3cm đá nghiền nát

Sử dụng đá: Nạp lỗ nổ

4. Stone Bin.

Hình dạng thùng: hình chữ V

Phương pháp mở màn hình: xi lanh thủy lực

góc mở màn hình: 90°

Loại rung nhị phân: Máy rung tần số cao điện

Số máy rung: 2 hopper/1 trên mỗi bên trái và bên phải

Điều chỉnh tốc độ xả: Cổng vật liệu phía trước và phía sau

Phương pháp xả: xả riêng biệt từ cả phía trước và phía sau của hopper

Phương pháp điều khiển cổng vật liệu: thanh đẩy điện (1 cho mỗi cổng vật liệu phía trước và phía sau)

5. Đường vận chuyển chiều dọc dưới của hopper: Loại vận chuyển: Đường vận chuyển dây đai

Loại động cơ: Máy giảm lực thủy lực

Phương pháp xả: xả từ phía trước hoặc phía sau của hopper

Chọn vị trí xả: Chọn chuyển đổi ly hợp

Hiệu suất vận chuyển: 1500kg/phút

6. bên trái ngang conveyor: Conveying type: Belt conveyor

Loại động cơ: Máy giảm lực thủy lực

Phương pháp kính thiên văn: xi lanh thủy lực

Khoảng cách kính thiên văn: L=760mm

Hiệu suất vận chuyển: 1500kg/phút

7. khung hợp kim nhôm phía sau bên trái và bên phải xoay conveyor dây chuyền conveyor: Conveying type: Trough conveyor dây chuyền conveyor

Loại động cơ: 1 máy giảm lực thủy lực

Chiều kính lỗ nhét: ≥115mm

Phương pháp xoay động làm việc: 1 ổ xoay

góc quay làm việc: 195°

Phương pháp xoay 1 xi lanh xoay

góc xoay: 90°

Phân kính xoay/nạp: 5m

Chế độ pitch: 1 xi lanh pitch

Chế độ kính thiên văn dây đai: 1 xi lanh thiên văn

Khoảng cách kính thiên văn: 500mm

góc nghiêng: ≤10°

Phương pháp hoạt động: Điện / điều khiển từ xa

8Hệ thống thủy lực: Loại lấy điện: Lưu điện bên hộp số

Áp suất làm việc của hệ thống: 16MPa

Phương pháp điều khiển: Điều khiển bằng điện

9Hệ thống điện: nguồn điện: pin khung xe

Điện áp hoạt động: DC24V

Phương pháp hoạt động: Chức năng hoạt động bằng nút bảng điều khiển hoặc điều khiển từ xa; khả năng hoạt động tự động/bản tay;

Chế độ tự động cho phép hoạt động khởi động / dừng bằng một nút, với cả chế độ điều khiển từ xa bằng tay và không dây, thích nghi với các điều kiện làm việc khác nhau;

10. Hệ thống giám sát: Một nút khởi động / dừng hoàn thành tự động vật liệu cho ăn và tự động lấp đầy lỗ của máy vận chuyển;

Hệ thống giám sát trên xe bao gồm toàn bộ xe, bao gồm cả cổng xả bên trái và phía sau,được trang bị máy ảnh toàn cảnh sáu kênh AHD độ nét cực cao và màn hình cảm ứng IPS độ nét cao trong buồng lái

★11. Các tính năng thông minh 1) ** Công nghệ định vị khu vực đóng gói:** Sử dụng GPS chính xác cao và các công nghệ định vị khác,xe tải đóng gói thông minh có thể xác định chính xác và định vị từng khu vực lỗ nổ cần đóng gói.

2) ** Công nghệ tìm kiếm lỗ tự động và vận chuyển đường dài:** Thông qua công nghệ nhận dạng hình ảnh khu vực lỗ nổ và vị trí radar,xe tải đóng gói thông minh có thể tự động tìm thấy lỗ và vận chuyển chất liệu đóng gói hiệu quả đến vị trí lỗ nổ trên khoảng cách dài.

3) ** Công nghệ điền lỗ thông minh:** Xe tải đóng gói thông minh có khả năng kiểm soát chính xác vật liệu đóng gói, tự động điều khiển thời gian điền dựa trên độ sâu lỗ,đường kính lỗ, và tính chất vật lý của vật liệu đóng gói.

4) ** Công nghệ quản lý từ xa:** Xe tải đóng gói thông minh thường được sử dụng cùng với xe tải trộn thông minh và hệ thống kích nổ thông minh không dây để tạo thành một hệ thống thổi thông minh hoàn chỉnhĐiều này cho phép quản lý từ xa xe tải đóng gói thông minh, cho phép giám sát và kiểm soát thông qua web hoặc ứng dụng di động, và tạo báo cáo sản xuất.
